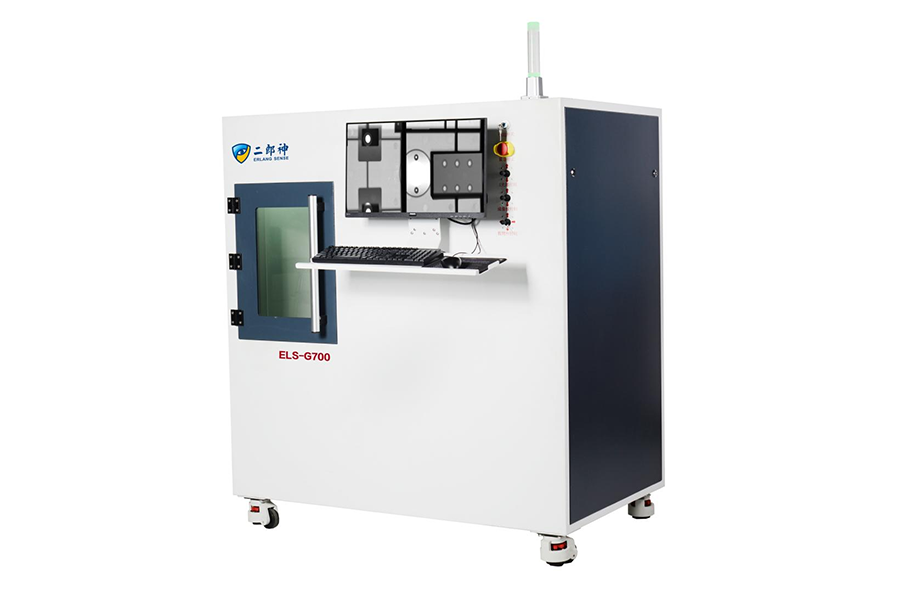

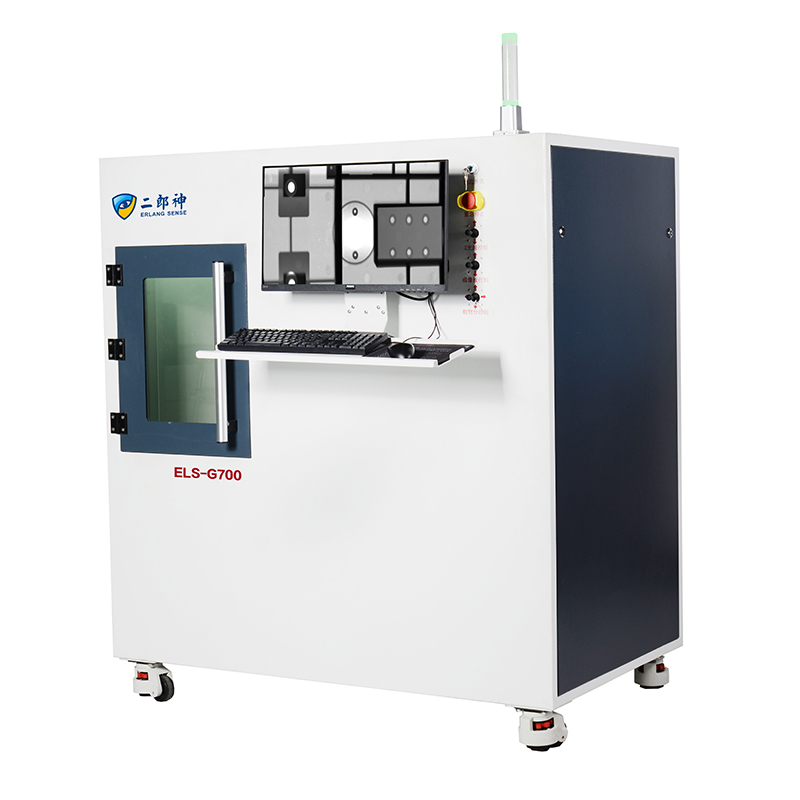

ELS-G700

ELS-G700

全國咨詢熱線：

135-0980-1025
立即咨詢
  • 產品詳情

ELS-G700技術參數


X射線源光管品牌日本濱松Hamamatsu
光管類型反射密封型微焦點射線源
光管電壓40-90kV（L11831-01）
光管電流10-200uA
微焦點尺寸15μm
X射線束角（錐形）80 degree
平板探測器探測器類型TFT工業動態平板探測器
視場范圍65mm×65mm / 130mm×130mm
AD轉換位數16bits
像素矩陣768×768 / 1536x1536
分辨率5.8Lp/mm
圖像幀率（1×1）20-40fps
載物臺平臺尺寸500mm*500mm
最大負荷5kg
設備規格內層鉛板5毫米加厚鉛版（隔離輻射）
設備凈重約850kg
其他參數計算機24寸寬屏液晶顯示器/I5處理器/4G內存/500G硬盤
電源220V 10A/110V 15A 50-60Hz
溫度和濕度22±3℃ 50%RH±10%RH
整機功率1500W
安全保障輻射泄露量采用鋼-鉛-鋼防護結構，前門視窗采用防護射線的含鉛玻璃。在距離箱體20mm的任何位置，所測試射線劑量當量率≤1μSV/H 符合國際標準
鉛玻璃觀察窗透明鉛玻璃，隔離輻射以觀察被測物體。
安全互鎖設備的開門位置采用高靈敏度連鎖開關，門一旦開啟，X光管即立刻自動斷電
急停按鈕位于操作位旁，按下立刻斷電。
可視窗口具有可視透明窗口，便于在設備運行過程中可以直接從窗口觀察到樣品情況
X光管保護關閉X光后，才可以離開軟件進行其他操作。
功能模塊操作方式鍵盤+鼠標完成所有操作。
X光管控制鼠標點擊按鈕可開啟或關閉X光，旁邊顯示實時管電壓和管電流值，用戶可點擊上下按鈕，或拖動滑動條，或手動輸入調節。
圖像效果調節可自由調節圖像的亮度、對比度和增益，達到滿意的效果。
檢測結果按次序顯示每次的測量結果（氣泡比率、距離、面積等用戶設置的測量項）。
速度控制各軸移動速度可調整為慢速、常速和快速。
氣泡率測量自動計算可選手動/自動測量、單球/多球測量模式。自動計算所選區域內的每個BGA氣泡比例?？稍O定界限值，自動判斷空洞率，和最大空洞率
調整參數用戶可調整灰階閥值，像素、對比度、大小過濾等參數，以得到自動計算的準確結果。
手動添加或刪減氣泡用戶可畫多邊形或自由圖形，作為氣泡計算到氣泡率內。右鍵對不是氣泡的圖像單擊，可取消氣泡
儲存參數用戶可儲存當前測量氣泡的灰階閥值，像素、對比度、大小過濾等參數，下次檢測同樣產品可以直接調用，提高檢測效率。
尺寸測算灌錫孔比例測算多用于測量電路板通孔過錫率，比測量距離多設置一個D點，以D點到基準線的垂直距離，除以C點的垂直距離，得出D占C的垂直距離的百分比率
距離按需點擊A、B兩點設置為基準線，再點擊C點，測量C點到基準線的垂直距離
弧度多用于LED綁定線弧度或彎曲度測算
角度按需點擊A、B兩點設置為基準線，再點擊C點，測量BA和BC射線之間的夾角角度。
圓形多用于測量錫球等圓形元器件，點擊三個點確定一個圓形，測量出周長、面積和半徑。
方形多用于測量方形元器件，點擊兩個點確定一個方形，測量出長、寬和面積。
自動檢測CNC檢測對于有排列規律的檢測點，用戶只需要設置其中兩個檢測點和行列數量，軟件將自動拍攝每個檢測點并保存圖片
自動識別對于有明顯特征的檢測點，軟件可自動識別具體位置，進行測量，并保存圖片
激光定位紅點激光定位裝置，雙重輔助，易于導航
